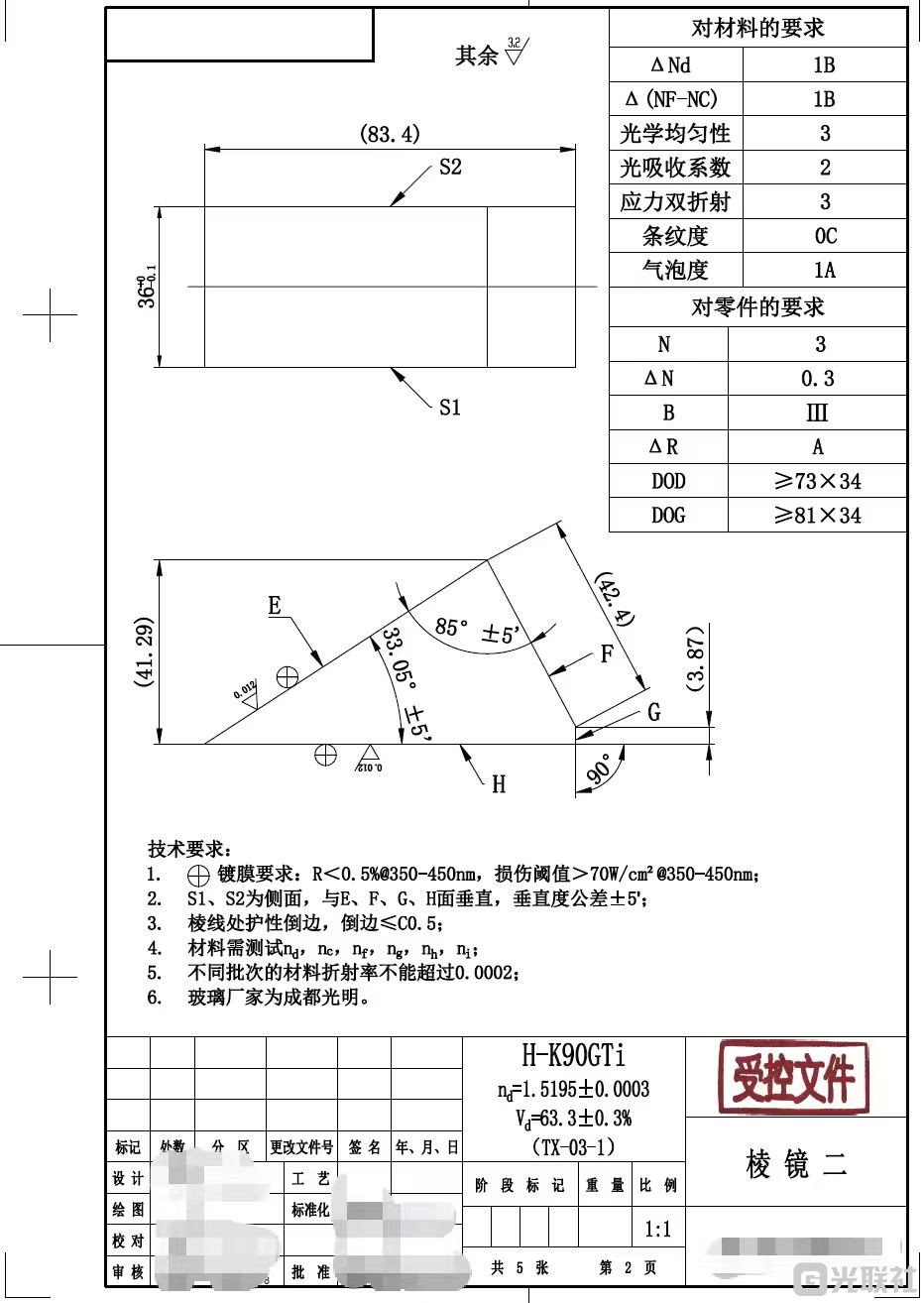

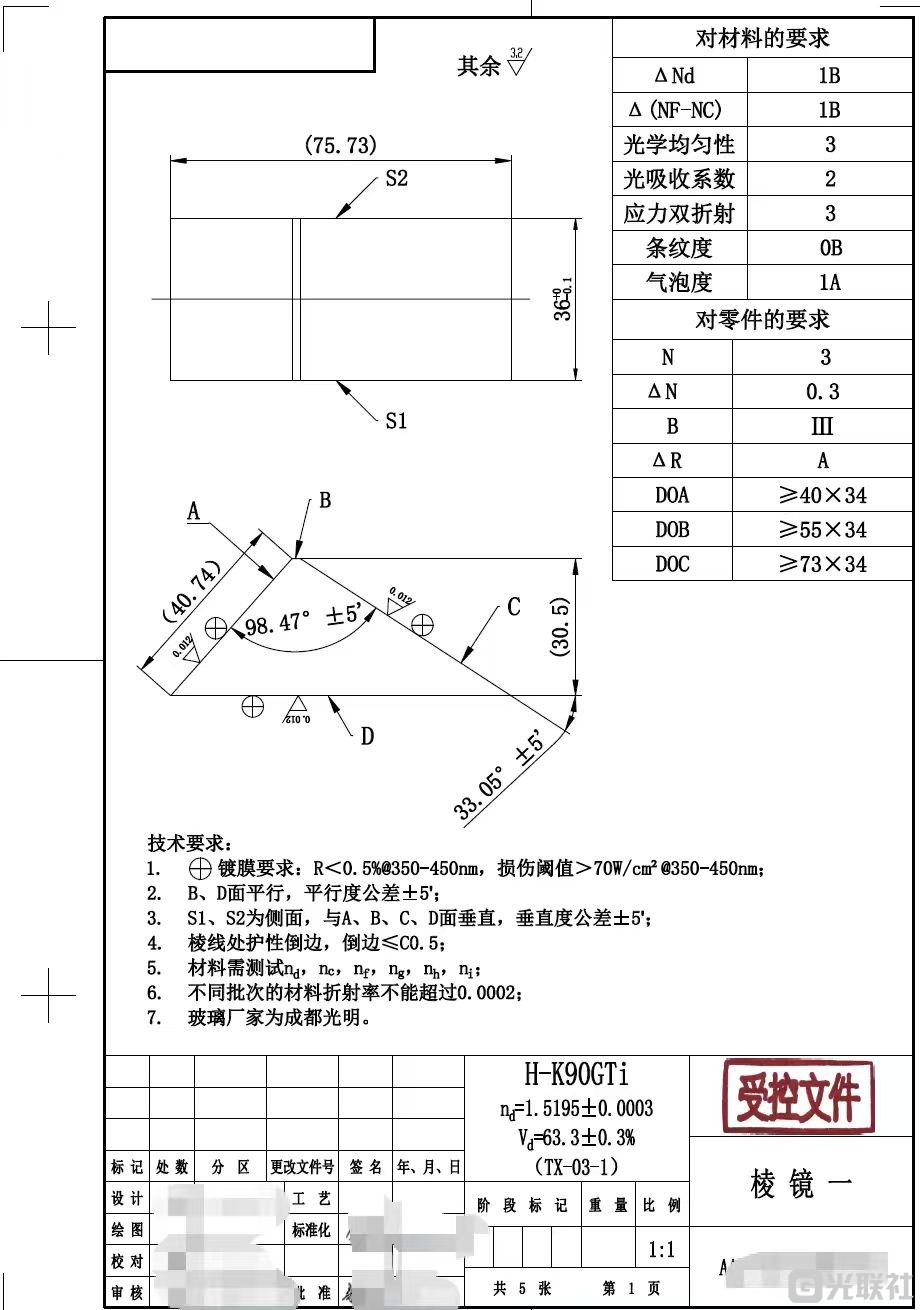

项目名称：配对塞尺棱镜（棱镜一、棱镜二） 材料牌号：H-K90GTi（成都光明原厂光学玻璃） 本文件作为加工、验收依据，图纸为本文件不可分割一部分；图纸标注与本文件冲突，以图纸为准。 ✅ 重要说明：本订单仅做光学冷加工，所有镀膜工序由我方自行完成，供方无需镀膜、无需提供膜层及 LIDT 相关服务。 一、供货清单 注：为配对使用棱镜，供应商加工时需对两组棱镜角度、面形做配对管控，成套交付；不镀膜，光学面交付为抛光裸玻璃状态。 二、原材料要求（硬性强制条款）1. 光学玻璃坯料仅限成都光明原厂 H-K90GTi，随货附带原厂材质合格证、炉号信息，严禁替代料、回炉料、二手坯料。 2. 材料光学指标（按图纸） · ΔNd：1B；Δ(NF NC)：1B · 光学均匀性：3 级；光吸收系数：2 级 · 应力双折射：3 级；条纹度：0B（棱镜一）/0C（棱镜二） · 气泡度：1A 3. 来料必须完成多波长折射率测试：\(n_d，n_c，n_F，n_g，n_h，n_i\)，提供测试报告单；不同批次坯料折射率差值≤0.0002。 4. 坯料进厂后，供应商需保留来料抽检记录，验收时一并提交。 三、光学元件加工及形位公差要求1. 表面质量（所有光学工作面 A/B/C/D/E/F/G/H，裸抛光面，待我方后续镀膜） · 表面疵病等级：N=3，ΔN=0.3；B=III；ΔR=A · ⚠️ 光学抛光面不允许残留抛光粉、油污、手印、腐蚀斑、抛光麻点，避免影响我方后续镀膜良率。 2. 角度公差 · 棱镜一：98.47°±5′、33.05°±5′ · 棱镜二：85°±5′、33.05°±5′ · B、D 面平行度公差：±5′ 3. 侧面 S1、S2 与光学工作面垂直度公差：±5′ 4. 棱边保护性倒边：所有锐棱倒边≤C0.5，无崩边、破口、裂纹；不允许存在肉眼可见划痕、麻点。 5. 尺寸公差、DOA/DOB/DOC/DOD/DOG 通光口径严格遵照图纸执行，保证通光区域无遮挡、无倒边侵入有效口径。 6. 其余非光学侧面表面粗糙度：\(\bigtriangledown^{3.2}\) 四、检测与交付资料（1. 成都光明原厂坯料合格证、炉号 2. 坯料多波长折射率检测报告（\(n_d，n_c，n_F，n_g，n_h，n_i\)） 3. 零件角度、平行度、垂直度检测记录 4. 表面疵病 N/ΔN、B、ΔR 抽检记录 5. 出厂检验单（供应商自检合格证明） 五、包装、交付与其他要求1. 单件独立无尘包装，光学抛光工作面贴洁净保护膜，成对棱镜配套标识，区分棱镜一、棱镜二； 2. 包装全程防护，禁止光学面直接接触包装材料，杜绝划伤、污染，防止给后续镀膜引入缺陷； 3. 运输防磕碰、防潮； 4. 验收方式：我方到货后按本规格书 + 图纸复检，不合格品供应商无偿返工 / 退换，承担相关运费； 5. 报价请单独列明：坯料费、冷加工费、检测费、税费、交期；区分试样单价、批量单价； 6. 报价同时请说明：厂内可自检项目、哪些检测需要外送第三方、第三方检测周期。 六、询价提问（直接附在末尾，让供应商回复）1. 是否可稳定采购成都光明 H-K90GTi 原厂坯料？坯料交期？ 2. 角度 ±5′、平行度 ±5′的常规加工良率？ 3. 多波长折射率测试是厂内自测还是外送第三方？费用、周期？ 4. 能否做到抛光面洁净管控，满足我方后续自主镀膜要求，有无同类待镀膜裸棱镜加工经验？ 5. 试样件、小批量的交付周期、最小起订量； 6. 不良品返工的收费规则。
一定要确定好自己能加工再联系，谢绝中介，要终端厂家合作，来电时请说明来自光联社，否则不接！
联系电话：
|
